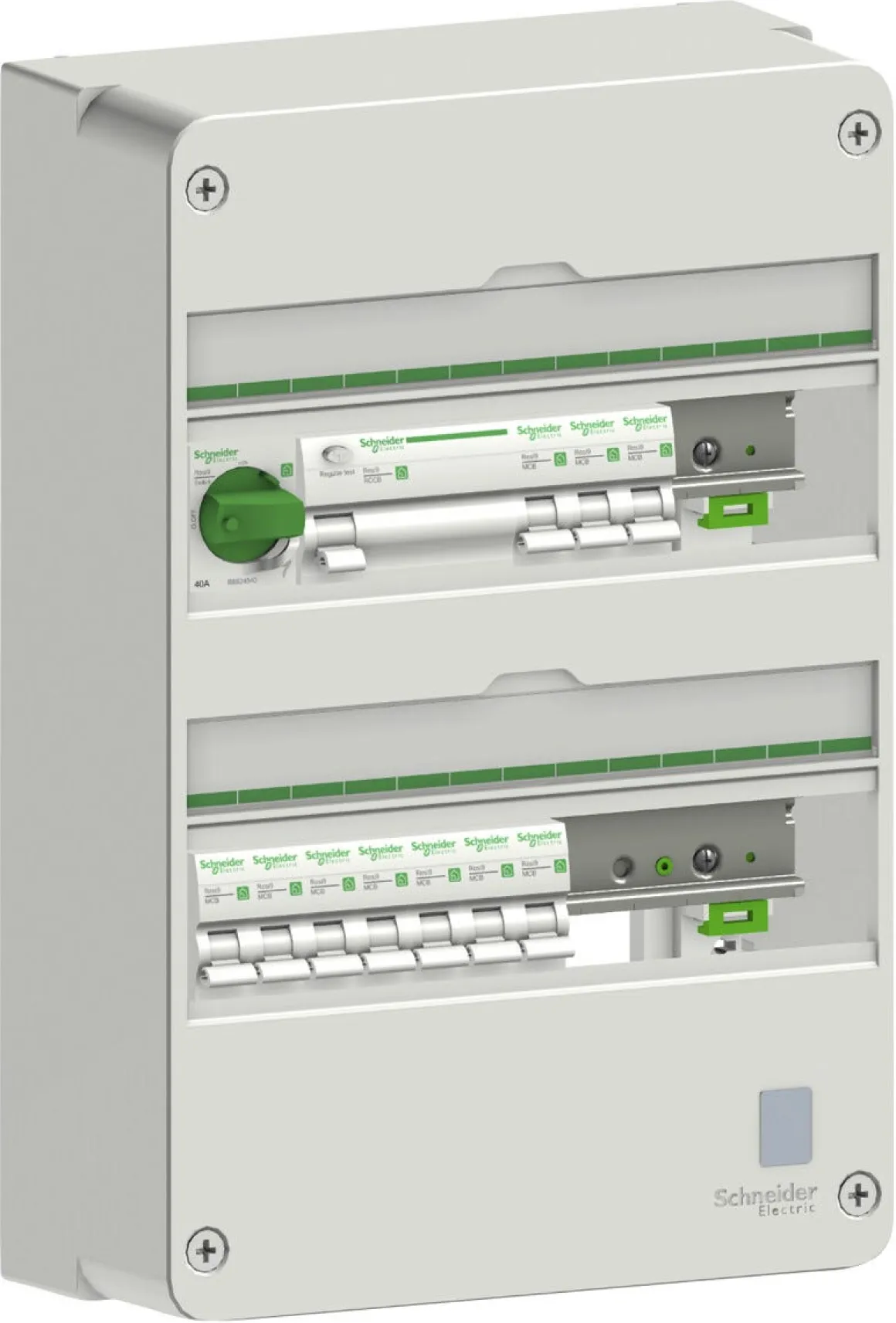

Elcentral med jordfelsbrytare, Schneider Electric Resi9 CX, tvåradig

• Tvåradig förmonterad normcentral med 13 moduler per rad. IP30. 40 A.

• Utrustad med jordfelsbrytare, huvudbrytare, automatsäkringar, fasskenor för 9/12 moduler m.m.

• Schneider Electric Resi9 CX R9HPSECX213110 normkapsling för mindre bostäder.

• 3 x 1-poliga säkringar 16 A och 4 x 1-poliga säkringar 10 A. Mått: 252 x 108 x 375 mm.

• Får enbart installeras av behörig installatör.

Schneider Resi9 CX är en färdigkopplad normcentral med jordfelsbrytare, säkringar och huvudbrytare för utanpåliggande montering i mindre bostäder. Elcentralen är enradig och har alla komponenter monterade för en snabb installation. Får enbart installeras av behörig installatör.

Kopplat och klart
Förbyggda elcentraler underlättar och snabbar på elinstallationen då elcentralens komponenter redan är kopplade mot varandra. Dessutom finns det flera lediga anslutningar i kapslingen om du vill bygga ut med fler normapparater som till exempel kopplingsur.

Schneider Resi9 2×13 är utrustad med:

1x Resi9 jordfelsbrytare, 25 A, 4-polig, 30mA, Typ A

1 x Resi9 huvudbrytare, 40 A, 3-polig, med vred och kabel

3 x Resi9 dvärgbrytare, 16 A, 1-polig, C-typ

7 x Resi9 dvärgbrytare. 10 A, 1-polig, C-typ

1 x Resi9 fasskena 3-polig, 12 moduler, 10 mm²

1 x Resi9 fasskena 3-polig 9 moduler, 10 mm²

1 x överkopplingsbygel mellan fasskenorna

Tillverkad av plast som är brandtålig upp till 650 °C. Användningsmiljö: inomhus. Omgivningstemperatur vid drift: -5 till +35 °C.

Tekniska data

Antal faser: 3

Totalt antal grupper: 10

Bredd i antal modulmellanrum: 13

Antal poler huvudomkopplare: 3

Antal jordfelsbrytare 30 mA: 1

Antal grupper bakom jordfelsbrytare: 10

Antal ljusgrupper: 7

Huvudbrytare märkström: 40 A

Fördelningsblick utgående: 3 x 25 mm² + 11 x 4 mm² för neutral och 3 x 25 mm² + 11 x 4 mm² för jord

Kapslingsklass (IP): IP30 utan dörr överensstämmer med EN/IEC 60529. IP40 med dörr överensstämmer med EN/IEC 60529 (dörr säljs separat)

Kapslingsklass (IP): IP30

Avsäkring: Dvärg-/jordfelsbrytare

Monteringsmetod: Utanpåliggande montage

Spisgrupp: 3-fas

Spisgrupp lämplig som starkströmgrupp: Ja

Utbyggnad möjlig: Ja, 10 lediga modulplatser

Serie: Acti 9
