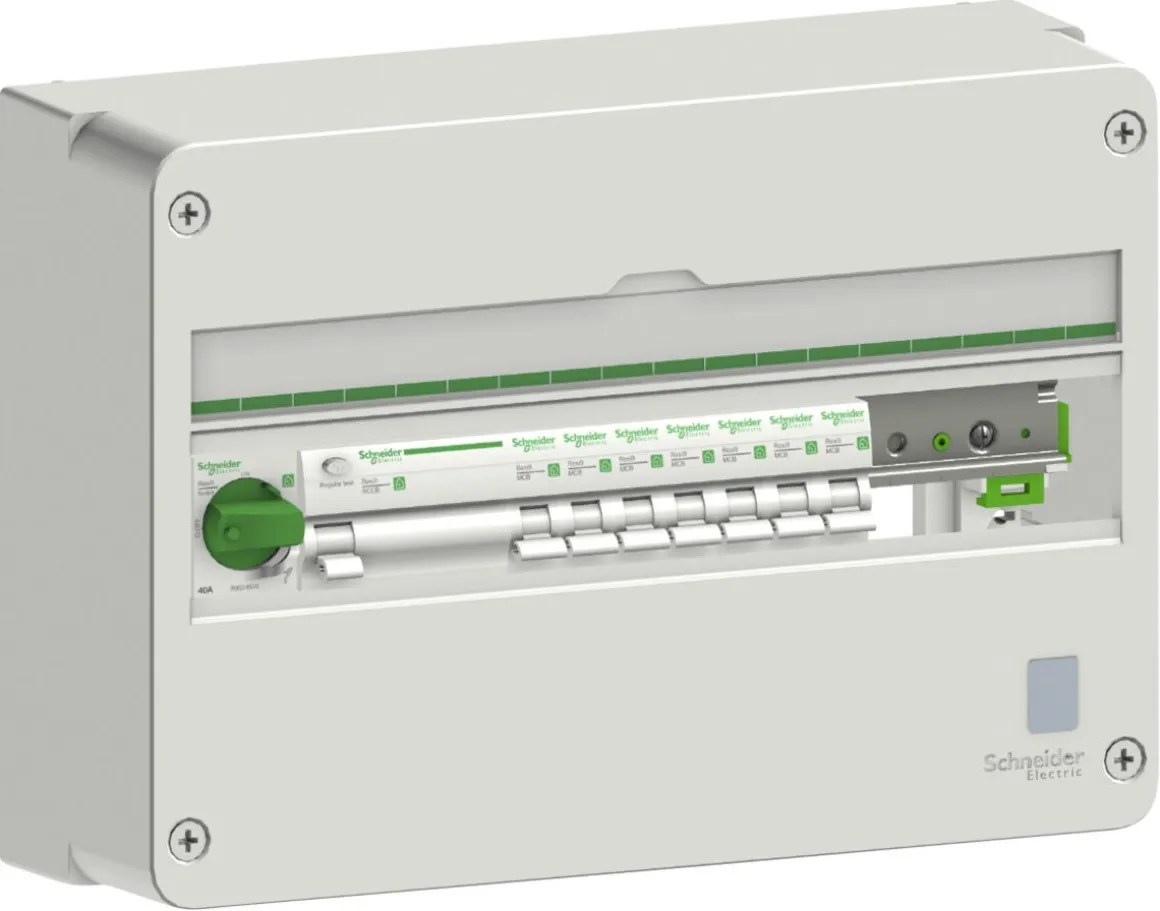

Elcentral med jordfelsbrytare, Schneider Resi9 CX, enradig

• Enradig förmonterad normcentral med 18 moduler. IP30. 40 A.

• Schneider Electric Resi9 CX RESI9CXR9PW1X18SE normkapsling för utanpåliggande montering i mindre bostäder.

• Kapsling med jordfelsbrytare, huvudbrytare, automatsäkringar, fasskena för 12 moduler m.m.

• 3 x 1-poliga säkringar 16 A och 4 x 1-poliga säkringar 10 A. Mått: 357 x 108 x 250 mm.

• Får endast installeras av behörig installatör.

Schneider Resi9 CX är en färdigkopplad normcentral med jordfelsbrytare, säkringar och huvudbrytare för utanpåliggande montering i mindre bostäder. Elcentralen är enradig och har alla komponenter monterade för en snabb installation. Får endast installeras av behörig installatör.

Kopplat och klart
Förbyggda elcentraler underlättar och snabbar på elinstallationen då elcentralens komponenter redan är kopplade mot varandra. Dessutom finns det flera lediga anslutningar i kapslingen om du vill bygga ut med fler normapparater, som till exempel kopplingsur.

Schneider Electric Resi9 1×18 är utrustad med:

1x Resi9 jordfelsbrytare, 25 A, 4-polig, 30mA, Typ A

1 x Resi9 huvudbrytare, 40 A, 3-polig, med vred och kabel

3 x Resi9 dvärgbrytare, 16 A, 1-polig, C-typ

4 x Resi9 dvärgbrytare. 10 A, 1-polig, C-typ

1 x Resi9 fasskena 3-polig, 12 moduler, 10 mm²

Tillverkad av brandtålig plast (upp till 650 °C).
Användningsmiljö: inomhus.
Omgivningstemperatur vid drift: -5 till +35 °C.

Tekniska data:

Antal faser: 3

Totalt antal grupper: 7

Bredd i antal modulmellanrum: 18

Antal poler huvudomkopplare: 3

Antal jordfelsbrytare 30 mA: 1

Antal grupper bakom jordfelsbrytare: 7

Antal ljusgrupper: 4

Huvudbrytare märkström: 40 A

Fördelningsblick utgående: 3 x 25 mm² + 11 x 4 mm² för neutral och 3 x 25 mm² + 11 x 4 mm² för jord

Kapslingsklass (IP): IP30 utan dörr överensstämmer med EN/IEC 60529. IP40 med dörr överensstämmer med EN/IEC 60529 (dörr ingår ej)

Avsäkring: Dvärg-/jordfelsbrytare

Monteringsmetod: Utanpåliggande montage

Spisgrupp: 3-fas

Spisgrupp lämplig som starkströmgrupp: Ja

Utbyggnad möjlig: Ja, 5 lediga modulplatser

Serie: Acti 9
