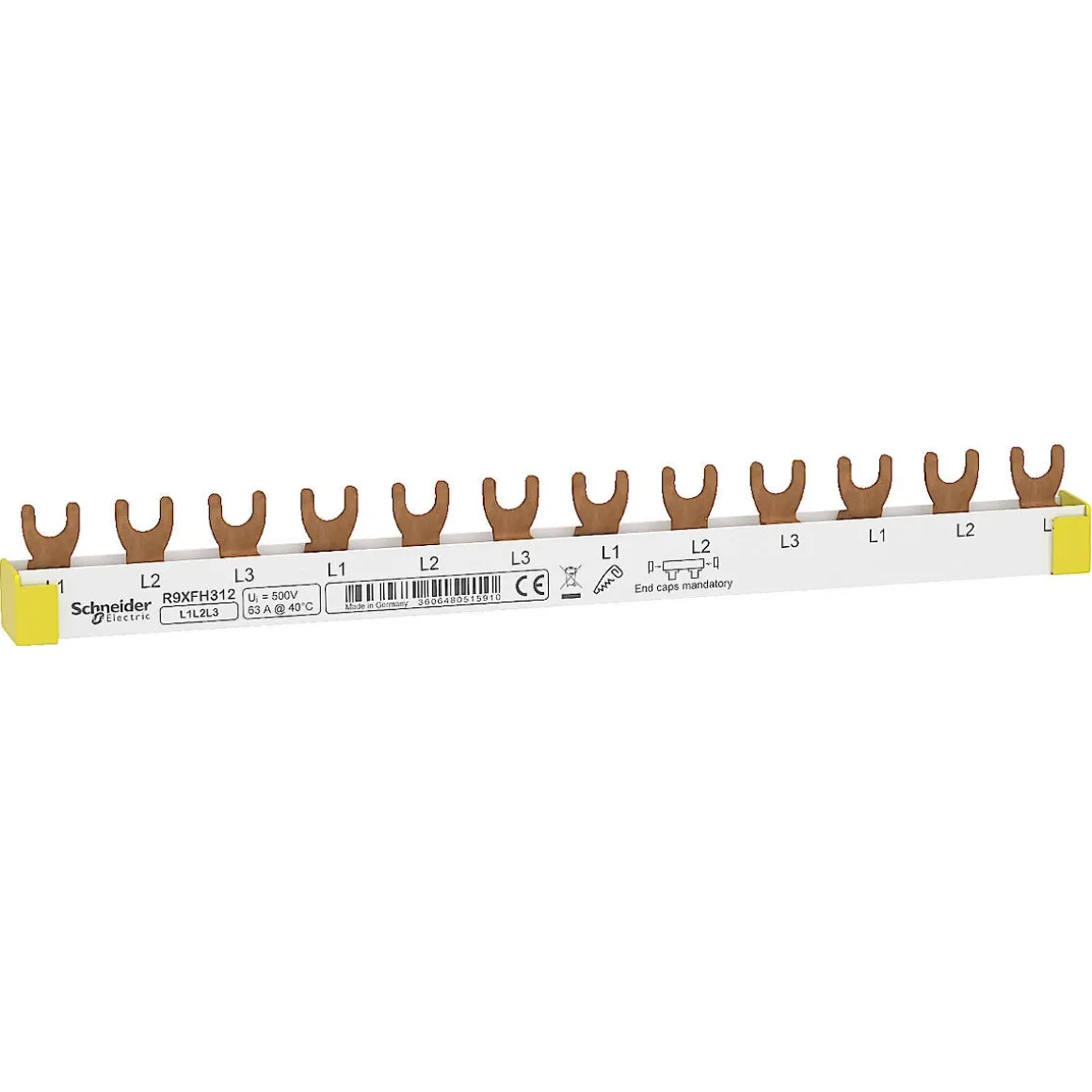

Fasskena för elcentral 12 moduler Schneider Resi9

• Fasskena R9XFH312 för sammankoppling av 12 moduler i normkapsling.

• Schneider fasskena passar de flesta automatsäkringar och enheter med 1 modulbredd.

• 3-delad skena – fördelar anslutna grupper jämnt över trefasmatningen.

• Motsvarar 10 mm2 kabel – märkström 63 A och märkspänning 400 V.

• Schneider Resi9 underlättar installation och underhåll. Får endast installeras av behörig elektriker.

Schneider Electric fasskena R9XFH312 används för att underlätta sammankopplingen av automatsäkringar på inkommandesidan i elcentraler. Får endast installeras av behörig elektriker.

Fasskenan förbinder centralens moduler och används oftast för automatsäkringar. Skenan är konstruerad så att var tredje gaffel sitter ihopkopplad vilket ger en jämn fördelning av trefasmatningen till undergruppernas automatsäkringar. Fasskenan spar dessutom plats i centralen och underlättar installationsarbetet.

Anpassad för moduler
Schneider fasskena har 12 gaffelanslutningar för anslutning i botten på inkommande sida av modulenheter och passar med de flesta automatsäkringar på marknaden. Anslutningarna är jämt fördelade över skenan med 1 moduls avstånd (17,5 mm).

200 mm lång och kan kortas med bågsåg
Schneider Electric fasskena R9XFH312 är 200 mm lång och har löstagbara ändstycken. Skenan kan kortas med bågsåg till önskat antal kopplingspunkter.

Kapacitet 63A och 400 V
Ledarna i fasskenan motsvarar arean av en 10 mm2 kabel. Märkström: 63 A. Märkspänning: 400 V.

Schneider Electric Resi9
Schneider Resi9 är en komplett serie med komponenter för elcentraler. Med Resi9 får du smarta funktioner och genomtänkt design som förkortar installationstiden och underlättar vid underhåll av din elcentral.

Installeras av behörig elektriker
Schneider fasskena är tänkt för fast installation och ska installeras av behörig elektriker. Bor du i Uppsala eller Stockholm kan du anlita en av våra auktoriserade elektriker på www.clasfixare.se.
