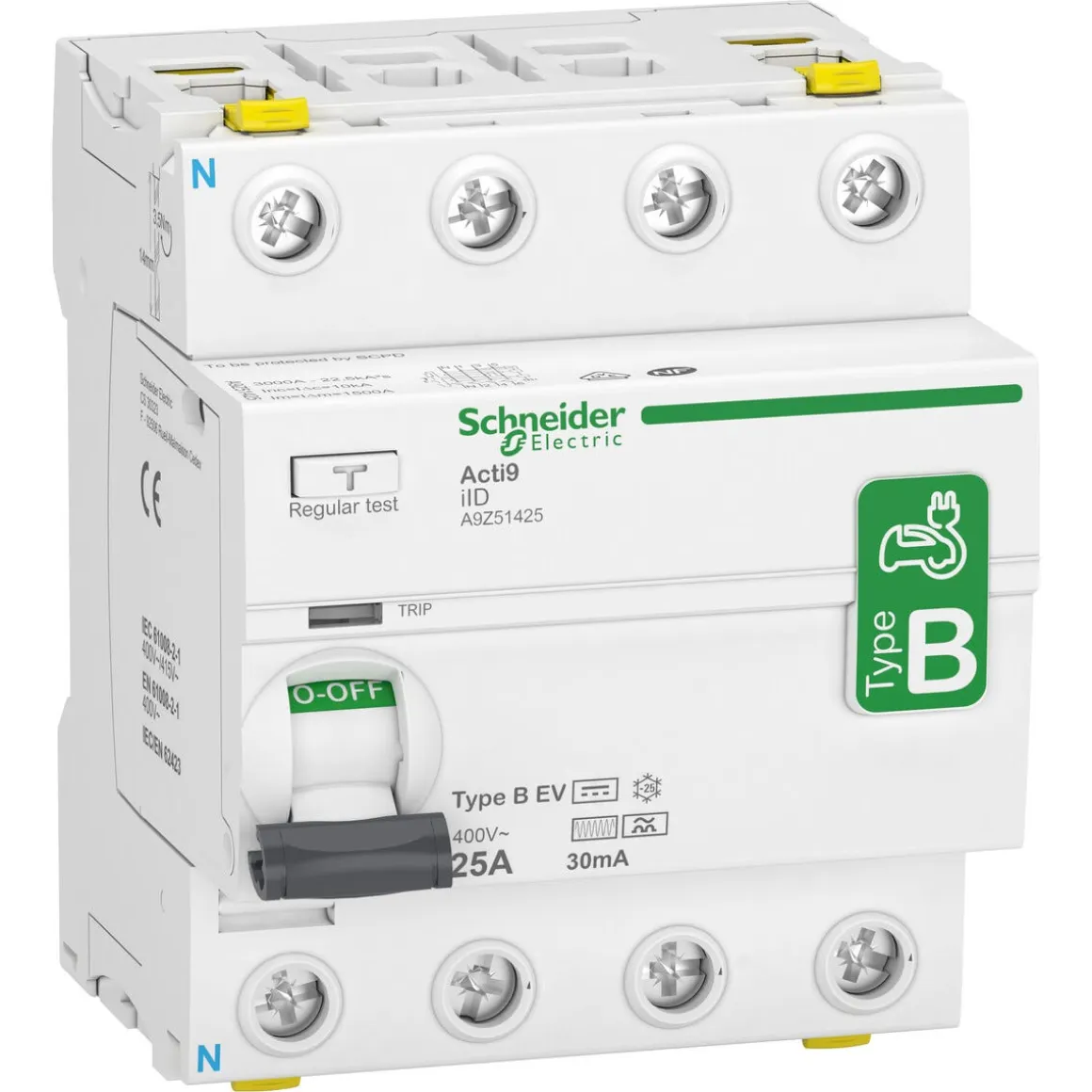

Jordfelsbrytare elbil B-EV Acti9 typ B 25A 30mA, Schneider Electric

• För laddstationer och uttag för elbilar, elhybrider och laddhybrider.

• Schneider B-EV – speciellt utvecklad jordfelsbrytare för elbilsladdning.

• Används i applikationer till uttag för billaddare då DC–läckströmmar kan förekomma.

• 4-polig jordfelsbrytare typ B – bryter blixtsnabbt elen vid jordfel.

• Känslighet läckström 30 mA. Få endast installeras av behörig elektriker.

Schneider Acti9 B-EV – speciellt utvecklad jordfelsbrytare för elbilsladdning. Jordfelsbrytare bryter blixtsnabbt elen vid jordfel (läckström). Får endast installeras av behörig elektriker.

4-polig jordfelsbrytare
Schneider Electric Acti9 4-poliga jordfelsbrytare (A9Z51425) används i applikationer med billaddare där DC-läckströmmar kan förekomma. Schneider jordfelsbrytare skyddar anläggningen vid läckström till jord på 30 mA eller mer.

Snabba fakta om jordfelsbrytare elbil B-EV Acti9 25A:

Läckströmstyp: B-EV

Antal poler: 4

Märkspänning: 400 V

Märkström: 25 A

Nominell läckström: 30mA

IP-klass: IP20 (för inomhusbruk)

Kräver 4 modulplatser i elcentralen

Nolledarens placering: Vänster

För trefasinstallation

Montering av jordfelsbrytare Schneider B-EV
Jordfelsbrytare B-EV monteras på DIN-skena i normkapsling och elcentral.

Kom ihåg att testa din jordfelsbrytare
På jordfelsbrytaren finns en testknapp för att kontrollera att den fungerar. När du trycker på knappen ska all ström till anslutna grupper brytas direkt. Testa anläggningens jordfelsbrytare minst en gång varje halvår.

Installeras av behörig elektriker
Schneider jordfelsbrytare är tänkt för fast installation och ska installeras av behörig elektriker.
