Kontaktor för elcentral 3-polig 25 A Schneider

• 3-polig kontaktor för montering på DIN-skena – 25 A märkström.

• Lämplig för reglering av belysning, värmeanläggningar, elmotorer, pumpar etc.

• Slutande funktion (NO) för 230 V styrström.

• Schneider huvudbrytare med verktygslöst Clip On-fäste.

• Passar i alla normkapslingar med DIN-skena – 2 enheters modulbredd.

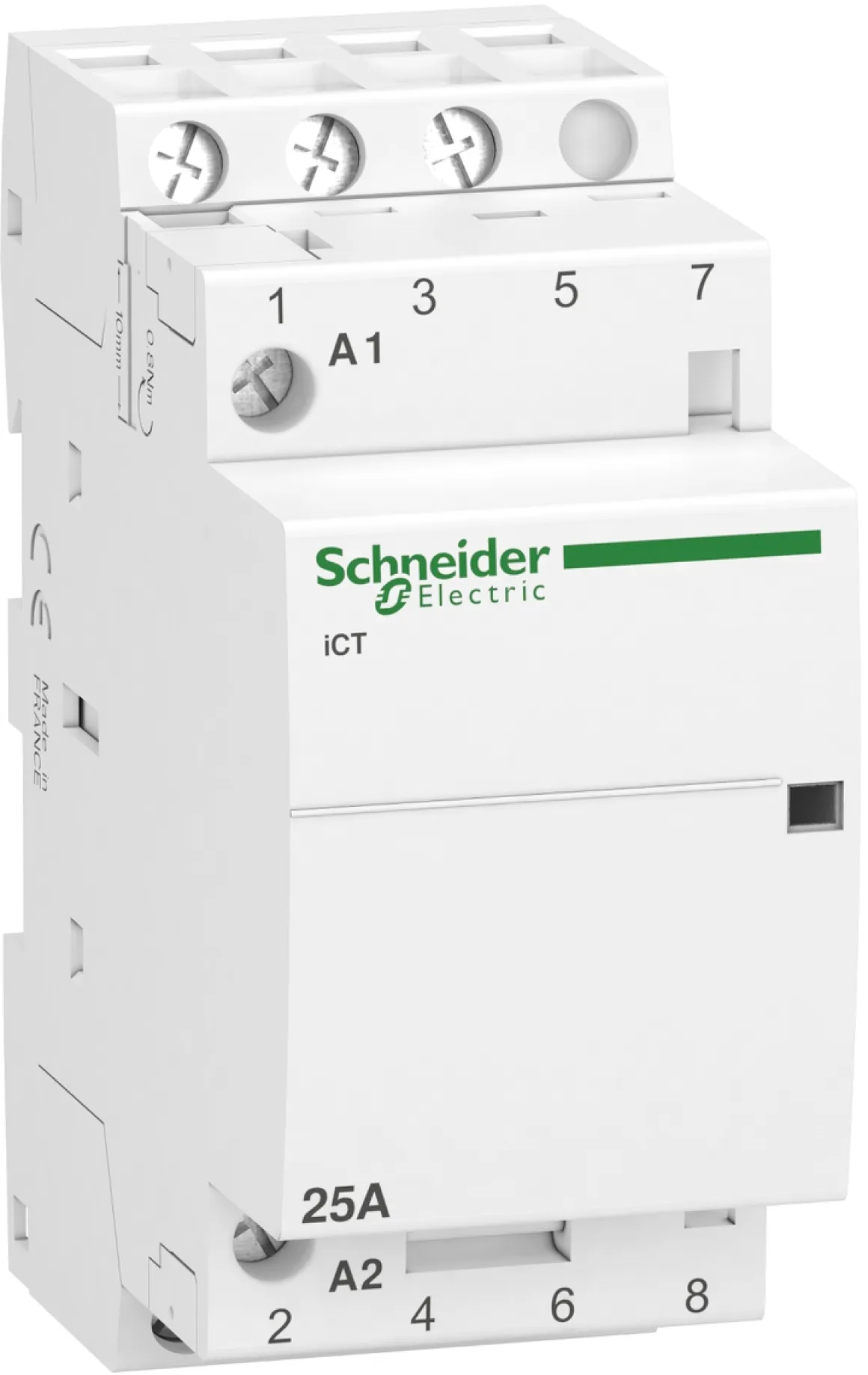

Schneider Electric 3-polig kontaktor A9C20833 för montering på DIN-skena i normkapslingar och elcentraler. En kontaktor har samma funktion som ett relä och används för att bryta strömkrävande produkter t.ex. värmeanläggningar, elmotorer eller pumpar. Får endast installeras av behörig elektriker.

Kapacitet 25 A och 230 V AC.
Kontaktorn sluter alla 3 faser samtidigt och kan hantera en märkström på 25 A. Mannöverspänning för att styra kontaktorn är 230 V AC. Kontakterna är av slutande typ (NO) som normalt är öppna och sluts när kontaktorn får styrledningsspänning.

Standardstorlek
Enheterna i normcentraler kallas moduler och håller standardiserade mått. Det går därför att blanda komponenter från olika tillverkare i samma central. Varje modul är 17,5 mm bred. Schneider Electric 3-polig kontaktor behöver 2 modulbredder för att få plats i elcentralen.
Bredd: 36 mm
Höjd: 81 mm
Djup: 60 mm

Montering
Fästet för komponenter i elcentralen kallas för DIN-skena. Det är ett standardiserat fäste för montering av komponenter i elcentraler. Montering sker utan verktyg. Kabelanslutningarna är av tunnelplintstyp med skruv och fungerar med både solid och flexibel kabel.

Kabeldiameter styrkrets solid ledare 1,5–2,5 mm2

Kabeldiameter styrkrets flexibel ledare 1,5–2,5 mm2

Kabeldiameter effektkrets solid ledare 1,5–6 mm2

Kabeldiameter effektkrets flexibel ledare 1,5–4 mm2

Installeras av behörig elektriker
Schneider 3-polig kontaktor är tänkt för fast installation och ska installeras av behörig elektriker. Bor du i Uppsala eller Stockholm kan du anlita en av våra auktoriserade elektriker på www.clasfixare.se.
