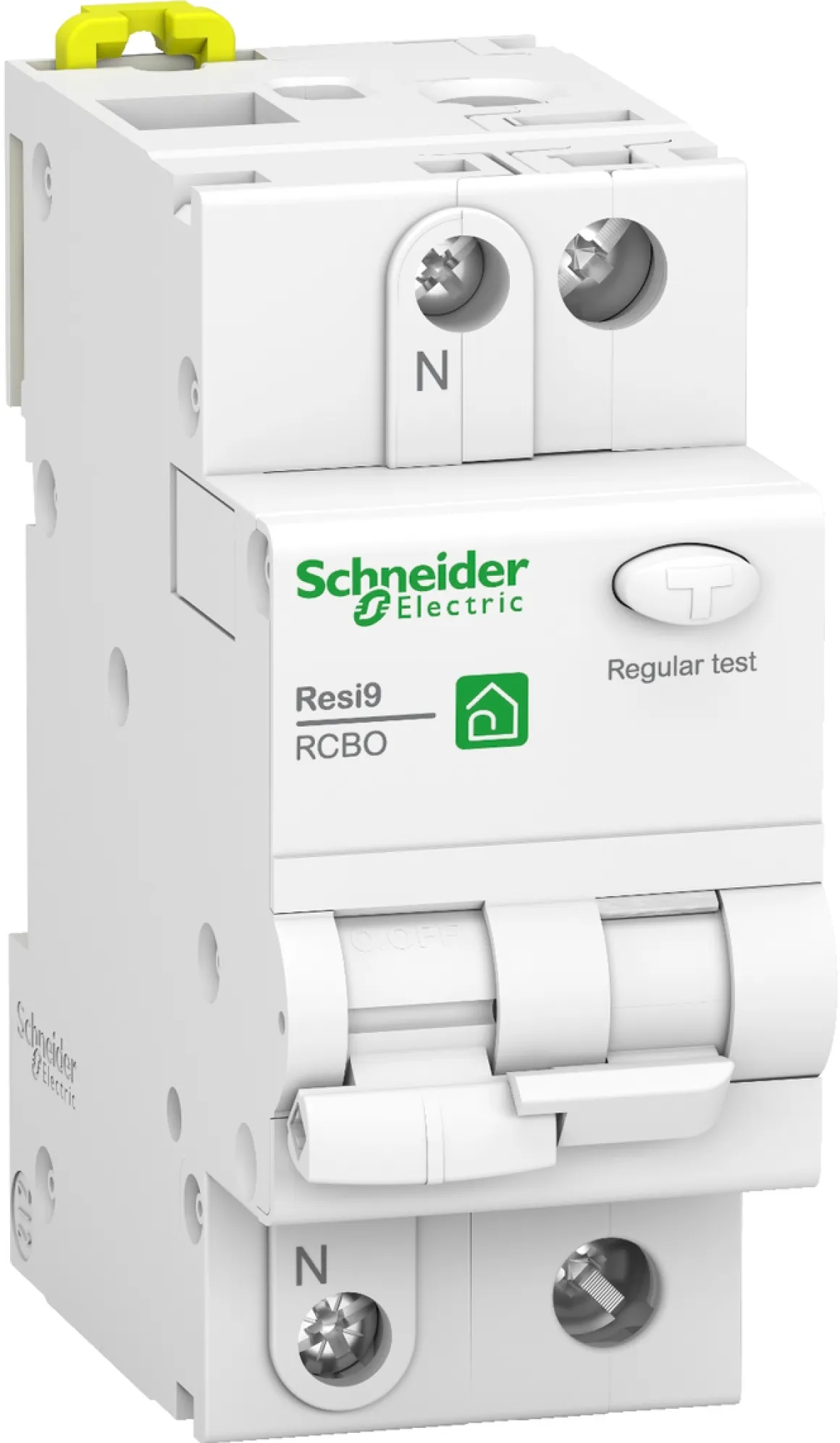

Personskyddsautomat för elcentral, Schneider Resi9

• Perfekt att använda där du vill ha en egen jordfelsbrytare för en säkringsgrupp.

• Schneider personskyddsautomat – jordfelsbrytare och automatsäkring i ett.

• Jordfelsbrytare räddar liv och skyddar mot elbränder – bryter blixtsnabbt elen vid jordfel.

• För montering på DIN-skena i normkapsling och elcentral.

• Utlösningsström 30 mA. Får endast installeras av behörig elektriker.

Schneider personskyddsautomat är en jordfelsbrytare och automatsäkring i ett. Perfekt att använda där du vill ha en egen jordfelsbrytare för en grupp, t.ex. kyl/frys eller för uttag utomhus.

Skyddar mot elbränder
Jordfelsbrytare är en billig livförsäkring som även skyddar mot elbränder. Jordfelsbrytaren bryter strömmen blixtsnabbt vid jordfel. Får endast installeras av behörig elektriker.

Kapacitet 10 A eller 16 A
Schneider Electric Resi9 personskyddsautomat bryter båda polerna (fas+neutral) i 230 V-installationer. Personskyddsautomaten finns för 10 A och 16 A säkring med 6 kA märkbrytförmåga och 30 mA skyddskrets för överledning till jord.

Platssparande
Enheterna i normcentraler kallas moduler och håller standardicerade mått. Varje modul är 17,5 mm bred. Schneiders personskyddsautomat behöver 2 modulplatser, vilket gör den platsbesparande gentemot en lösning med separat automatsäkring och 2-polig jordfelsbrytare.

Montering på DIN-skena
Fästet för komponenter i elcentralen kallas för DIN-skena. Det är ett standardiserat fäste för montering av komponenter i elcentraler. Montering sker utan verktyg. Kabelanslutningarna är av tunnelplintstyp med skruv och fungerar med solid kabel diameter: 1,5–25 mm2 och flexibel kabel utan ändhylsa diameter: 1,5–16 mm2.

Kom ihåg att testa din jordfelsbrytare
På personskyddsautomater som jordfelsbrytare finns en testknapp för funktionskoll. När du trycker på knappen ska all ström till anslutna grupper brytas direkt. Testa anläggningens jordfelsbrytare minst en gång varje halvår.

Schneider Electric Resi9
Schneider Resi9 – en komplett serie komponenter för elcentraler. Med Resi9 får du smarta funktioner och genomtänkt design som förkortar installationstiden och underlättar vid underhåll av din elcentral.

Installeras av behörig elektriker
Schneider personskyddsautomat är tänkt för fast installation och ska installeras av behörig elektriker. Bor du i Uppsala eller Stockholm kan du anlita en av våra auktoriserade elektriker på www.clasfixare.se.
